Характеристики:
- Цветной сенсорный дисплей с диагональю 5,7 дюйма. Двухъядерный процессор с тактовой частотой 1 ГГц и памятью 16 ГБ. Русскоязычное меню.
- Дружественный интерфейс
- Электропитание: 115 или 230 В переменного тока, 50/60 Гц.
- Единицы измерения температуры: °C, F и K, IPTS-68 или ITS-90, по выбору пользователя.
- Коммуникации: Ethernet, Wi-Fi через адаптер маршрутизатора USB/Ethernet, последовательный USB с протоколом SCPI. USB-порт хоста/устройства.
- Диапазон воспроизведения:
TА-25N от -25.. .+155 °C
TА-35N от -35...+155 °C
TА-50N от -50...+155 °C
- Погрешность: 0.1°C с внутренним эталоном, 0.07°C с внешним эталоном
- Осевая неоднородность: 0,05 °C
- Радиальная неоднородность: 0,01 °C
- Встроенный мультиметр
- HART/Profibus-коммуникатора (опционально)
- Функция DATA LOGGER
- Возможность использования внутреннего или внешнего эталона (опция)
Метрологические характеристики:
|
|
TA-25N |
TA-35N |
TA-50N |
|
Диапазон воспроизводимых температур |
-25 °C ...+155 °C |
-35 °C ...+155°C |
-50 °C ..+155 °C |
|
Пределы допускаемой основной абсолютной погрешности по внутреннему термометру |
±0,1 °C ВПИ |
||
|
Пределы допускаемой основной абсолютной погрешности по внешнему термопреобразователю |
±0,07 °C ВПИ |
||
|
Разрешение |
±0,01 °C |
||
|
Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры |
не более 10 мин |
||
|
Нестабильность поддержания заданной температуры в теч. 30 мин. |
±0,02 °C (от -25 до +140 °C) ±0,025 °C (от 140 до +155 °C) |
±0,02 °C (от -35 до +140 °C) ±0,025 °C (от 140 до +155 °C) |
±0,02 °C (от -50 до +140 °C) ±0,025 °C (от 140 до +155 °C) |
|
Осевая неоднородность (40 мм, сухоблочная вставка) |
±0,05 °C ВПИ |
±0,06 °C ВПИ |
±0,1 °C ВПИ (от -50 до -35 °C не включ.) ±0,07 °C ВПИ (от -35 до 155 °C) |
|
Радиальная неоднородность (2 канала с одинаковым диаметром) |
±0,02 °C ВПИ |
||
|
Время нагревания |
10 минут (от +25 °C до +140 °C) |
16 минут (от +25 °C до +140 °C) |
11 минут (от +25 °C до +140 °C) |
|
Время охлаждения |
11 минут (от +25 °C до -25 °C) |
16 минут (от +25 °C до -35 °C) |
25 минут (от +25 °C до -50 °C) |
|
Напряжение питания |
от 90 до 127 В, от 180 до 254 В |
||
|
Мощность |
200 ВА |
300 ВА |
400 ВА |
|
Размер вставки (диам. х глубина) |
25,4 х 124 мм |
||
|
Вес |
10,5 кг |
12,5кг |
12,5 кг |
|
Размеры |
260 х 200 х 305 мм |
315 х 200 х 305 мм |
|
|
Размер отверстия для вставки (диам. х глубина) |
25,4 х 124 мм |
||
|
Средняя наработка на отказ |
не менее 40 000 ч |
||
|
Средний срок службы |
не менее 5 лет |
||
|
Рабочие условия эксплуатации: - температура окр. воздуха - отн. влажность воздуха |
от 0 °C до +50 °C не более 75 % |
||
Типы вставок:
| Артикул | Размер отверстий |
| IN1P | 1х8 мм, 1х6 мм, 1х3 мм, 1х1/4" |
| IN1A | 1 x 3/8", 1 x 1/8", 1 x 3/16", 2 x 1/4" |
| IN1E | 1 х 8 мм, 1 х 10 мм, 1 x 4 мм, 1 x 6 мм, 1 x 1/4" |
| IN01 | 1 x 3/4" |
| IN02 | 1 x 1/2" |
| IN03 | 3 х 1/4", 1 x 6 мм |
| IN04 | 1 x 1/4", 3 х 6 мм |
| IN05 | 4 x 6 мм |
| IN06 | 2 х 1/4", 2 x 6 мм |
| IN07 | 1 х 8 мм, 1 x 6 мм, 1 х 3/8" |
| IN08 | 1 х 3 мм, 1 x 6 мм, 2 х 1/4" |
| IN09 | вставка без отверстий |
| IN10 | по заказу |
| INCL | вставка для заполнения стальными шариками |
Вставка для заполнения стальными шариками идеально подойдет для термометров нестандартной формы. Используется совместно с эталонным внешним термометром.

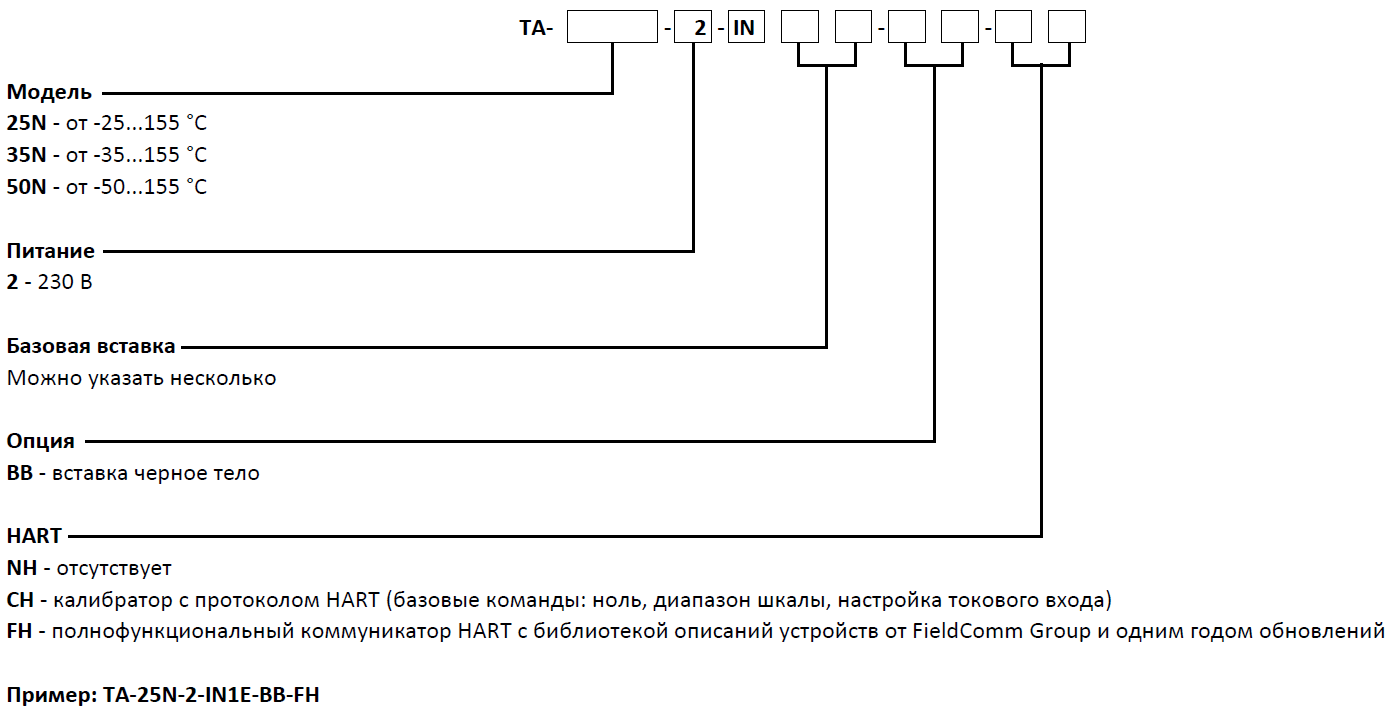

Форма заказа:
