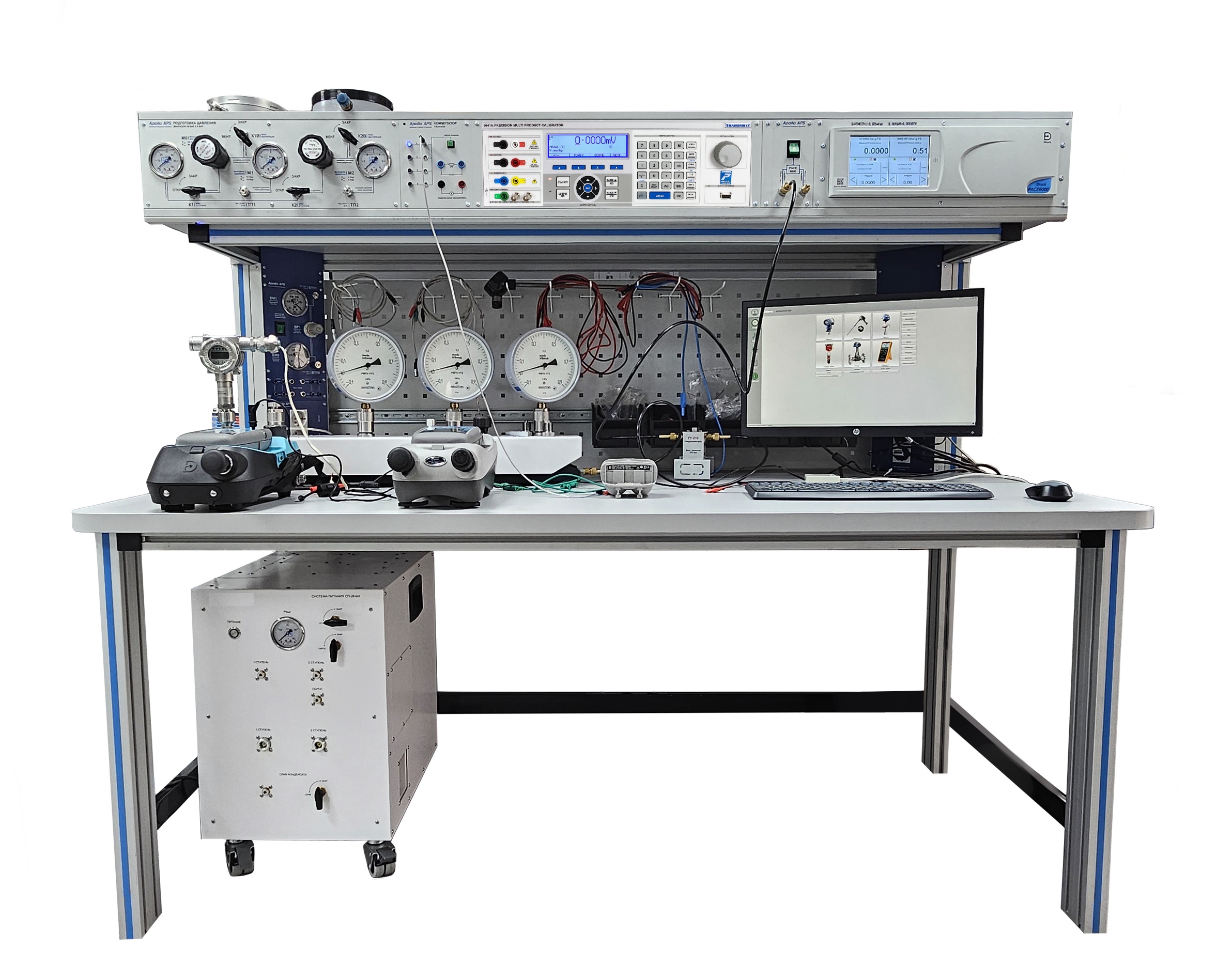

Поверка, калибровка, ремонт преобразователей давления

Профессиональное оборудование для точной поверки и калибровки датчиков давления с поддержкой автоматического и ручного режимов работы, подключением до 16 датчиков одновременно и интеграцией с программным обеспечением "Технометр".

Основные возможности:

Автоматическое и ручное задание давления.
Одновременное подключение от 1 до 16 датчиков.
Поддержка ПО "Технометр".
Широкий выбор интерфейсов подключения.
Диапазоны давления:

Пневматика: 5 Па ... 21 МПа.
Гидравлика (авто): 500 кПа ... 62 МПа.
Гидравлика (ручной): до 400 МПа.
Стабильность: до ±0,001%.
термоэлектрических преобразователей;
термопреобразователей сопротивления;
датчиков температуры с унифицированным токовым выходом и цифровым сигналом HART;
жидкостных термометров;
биметаллических термометров.
В комплектацию стандартного метрологического стенда для поверки датчиков температуры входят: рабочее место метролога серии erfi , набор термостатов, печей или сухоблочных калибраторов, прецизионный многоканальный мультиметр, эталонные датчики температуры, персональный компьютер с принтером, регулируемый блок питания, панель для подключения датчиков температур, а также ряд других опций.

Для оптимального подбора оборудования нашими специалистами мы рекомендуем вам заполнить опросный лист. В метрологический стенд можно устанавливать как стандартное оборудование, представленное в каталоге, так и любое другое оборудование, в том числе имеющееся в наличии на предприятии.

Диапазон температуры: -196 ... 1600°С.

Погрешность измерения температуры: 0,002 ... 0,15°С.

Поддерживаемые калибраторы температуры и печи: PRESYS, GE Druck, Метран, Термекс, Омск Эталон.

Типы источников воспроизведения температуры: сухоблочные калибраторы, термостаты, высокотемпературные печи.

Выходные сигналы поверяемых приборов: ТС, ТП, 0-5 мА, 4-20 мА, Hart, Foundation Fieldbus, Profibus.

Исполнение: верхняя, нижняя, боковые приборные консоли.

Стандартные габаритные размеры (Ш×В×Г):

1200×850×1600 мм;
1600×850×1600 мм;
1800×850×1600 мм;
2000×850×1600 мм.
Возможность изготовления метрологических столов по индивидуальным габаритным размерам.

газоанализаторов;
хроматографов;
газоаналитических систем.
Процесс поверки может происходить как в автоматическом режиме с использованием генераторов газовых смесей, так и в ручном режиме с использованием стандартных поверочных газовых смесей (ПГС) с блоком подготовки ПГС. Все аналитическое и вспомогательное оборудование монтируется в специальную стойку, которая соединена с вытяжным шкафом. В комплекте со стендом поставляются шкафы для хранения баллонов ПГС. Вытяжные шкафы, вспомогательное оборудование и шкафы для баллонов доступны во взрывозащищенном или общепромышленном исполнении.

Для минимизации количества исходных газовых смесей метрологический стенд комплектуется одним или несколькими генераторами газовых смесей, генераторами нулевого воздуха, аммиака, озона, а также модулем подготовки поверочных газовых смесей (ПГС) для работы стенда в ручном режиме. Данный модуль включает в себя смонтированные на передней панели регуляторы давления, манометры, отсечные вентили и ротаметры. Для установки баллонов с ПГС предусмотрены специальные ложементы и газоразрядная рампа в торцевой части аналитической стойки. Блок может одновременно работать с четырьмя ПГС, включая нулевой воздух. Генераторы газовых смесей обеспечивают приготовление бинарных газовых смесей двумя способами:

путем смешения чистых газов или разбавлением промежуточной смеси. Регулирование и измерение расходов исходного газа и газа-разбавителя осуществляется при помощи тепловых регуляторов массового расхода;
путем смешения потоков газа, один из которых (разбавитель) регулируется и измеряется с помощью теплового регулятора массового расхода, а второй (целевой газ) задается источником микропотока (ИМ), находящимся в термостате с контролируемой температурой. ИМ представляет собой ампулу с проницаемой стенкой, заполненную жидкостью или сжиженным газом. При заданной температуре вещество диффундирует через стенку ампулы в поток газа-разбавителя с постоянной скоростью.
Для оптимального подбора оборудования нашими специалистами мы рекомендуем вам заполнить опросный лист.

В метрологический стенд можно устанавливать как стандартное оборудование, представленное в каталоге, так и любое другое оборудование, в том числе имеющееся в наличии на предприятии.

Диапазоны и параметры:

Приготавливаемые газовые смеси: NO, NO2, SO2, H2S, NH3, CO, CO2, CH4, HCl, Cl2, O2, H2, C2H2, C2H4, C2H6, C3H8, C4H10, C5H12, Ar, He, N2, F2, CS2, CH3SH, C4H10S, C2H5SH, C3H8S, COS, HF, CH3OH, C2H5OH, CH3COCH3, C6H6, C7H8, C8H10.
Диапазон воспроизведения объемной доли (ГГС-У, ГГС-УР): от 1.0×10-6% до 99%.
Диапазон массовой концентрации (ГГС-У, ГГС-УТ): от 0.02 до 100 мг/м3.
Погрешность объемной доли (ГГС-У, ГГС-УР, ГГС-УТ): от 2% до 5%.
Погрешность при работе с ИМ (ГГС-У, ГГС-УТ): от 3% до 7%.
Количество одновременно используемых ИМ (ГГС-У, ГГС-УТ): от 1 до 6.
Диапазон температур в термостате (ГГС-У, ГГС-УТ): от 30°C до 120°C.
Расход газовой смеси: от 100 см3/мин до 5000 см3/мин.
Погрешность измерения расхода: ±(1.0 - 1.5)%.
Выходные сигналы поверяемых приборов: 0-5 мА, 4-20 мА, Foundation Fieldbus, Profibus, Modbus.

Исполнение: верхняя или нижняя приборная консоль.

Стандартные габаритные размеры (Ш×В×Г):

1200×850×1600 мм;
1600×850×1600 мм;
1800×850×1600 мм;
2000×850×1600 мм.
радарных уровнемеров;
волноводных уровнемеров (в том числе волноводных уровнемеров с коаксиальным зондом);
ультразвуковых уровнемеров;
буйковых уровнемеров;
реле уровня.
В комплектацию стандартного метрологического стенда для поверки уровнемеров входят следующие элементы: рабочее место метролога, имитационная установка, стенд для поверки буйковых уровнемеров, прецизионный калибратор или мультиметр, Hart-модем или коммуникатор, персональный компьютер с принтером, регулируемый блок питания, панель для поверки электроконтактных реле уровня, при необходимости - дополнительные элементы. Оборудование подбирается исходя из требований к проверяемым приборам.

Работа метрологического стенда возможна как в автоматическом, так и в ручном режиме. Длина имитационного стенда зависит от максимального значения верхнего предела измерения датчиков уровня. Максимальный диапазон воспроизведения уровня имитационной установки - 30 м. Максимальный диапазон воспроизведения уровня для проливной установки - 6 м, и при выборе такой установки необходимо уточнение высоты помещения.

Для проведения автоматизированной поверки метрологический стенд комплектуется электрическим приводом для перемещения отражательного щита по направляющим рельсам установки. Информация с имитационной установки передается в ПО "Технометр". При проведении шеф-монтажных и пуско-наладочных работ наши специалисты выполняют отладку и настройку узлов уровнемерной установки, производят контроль работоспособности.

Для оптимального подбора оборудования нашими специалистами мы рекомендуем вам заполнить опросный лист.

В метрологический стенд можно устанавливать как стандартное оборудование, представленное в каталоге, так и любое другое оборудование, в том числе имеющееся в наличии на предприятии.

Модификации имитационной установки МК-СПУ:

ЛД - с использованием лазерного дальномера.
СЛИ - с использованием лазерного интерферометра.
МЛ - с использованием магнитной измерительной ленты.
Погрешность измерения уровня имитационной установки МК-СПУ:

ЛД: ±1 мм.
СЛИ: ±0,3 мм.
МЛ: ±0,3 мм.
Выходные сигналы поверяемых приборов: 0-5 мА, 4-20 мА, Foundation Fieldbus, Profibus, Modbus.

Исполнение: верхняя, нижняя, боковые приборные консоли.

Стандартные габаритные размеры (Ш×В×Г):

1200×850×1600 мм;
1600×850×1600 мм;
1800×850×1600 мм;
2000×850×1600 мм.
Стандартные габаритные размеры установок (Ш×В×Г):

Имитационная установка: не более 1500×2000×32000 мм (в зависимости от заказа).
Установка для буйковых: не более 600×1500×600 мм.
Возможность изготовления метрологических столов по индивидуальным габаритным размерам.

аналоговых и цифровых мультиметров;
щитовых вольтметров и амперметров;
токовых зажимов и клещевых измерителей;
осциллографов;
мегаомметров и ваттметров;
регистраторов данных;
счетчиков электроэнергии;
трансформаторов.
В комплектацию стандартного метрологического стенда входят следующие элементы: рабочее место метролога c монтируемым в приборную консоль стенда эталонным и вспомогательным оборудованием. В комплекте со стендом при необходимости поставляются переносные калибраторы, мультиметры и другое эталонное оборудование для проведения поверки или калибровки в полевых условиях. Все стенды для поверки электрических сигналов комплектуются набором для заземления и дополнительными антистатическими браслетами и ковриками. Оборудование подбирается исходя из требований к проверяемым приборам.

Для оптимального подбора оборудования нашими специалистами мы рекомендуем вам заполнить опросный лист.

В метрологический стенд можно устанавливать как стандартное оборудование, представленное в каталоге, так и любое другое оборудование, в том числе имеющееся в наличии на предприятии.

Воспроизведение:

постоянного напряжения: 0 ... 1025 В; 1 ... 10 кВ (с усилителем напряжения);
постоянного тока: 0 ... 30 А; 0 ... 100 А (с усилителем тока);
переменного напряжения: 0 ... 1020 В; 10 Гц ... 1 МГц;
переменного тока: 0 ... 30 А; 10 Гц ... 10 кГц;
сопротивления: 0 Ом ... 1100 МОм;
емкости: 220 пФ ... 110 мкФ;
индуктивности: 1 мГн ... 10 Гн;
частоты: 1 Гц ... 30 МГц.
Измерение:

постоянного напряжения: 0 ... 1050 В;
постоянного тока: 0 ... 30 А;
переменного напряжения: 2 мВ ... 1050 В; 1 Гц ... 1 МГц;
переменного тока: 2 мкА ... 20 А; 1 Гц ... 1 МГц;
сопротивления: 0 Ом ... 20 ГОм.
Выходные сигналы поверяемых приборов: ТС, ТП, 0-5 мА, 4-20 мА, Foundation Fieldbus, Profibus, Modbus.

Исполнение: верхняя, нижняя, боковые приборные консоли.

Стандартные габаритные размеры (Ш×В×Г):

1200×850×1600 мм;
1600×850×1600 мм;
1800×850×1600 мм;
2000×850×1600 мм.
